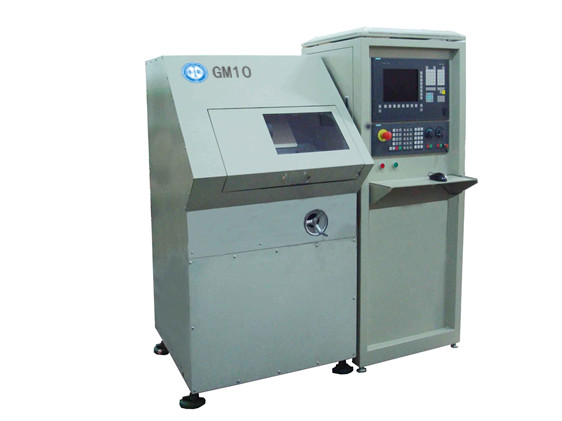

Macchina di rivestimento della rotaia di rettifica CNC GM10

Descrizione di prodotto

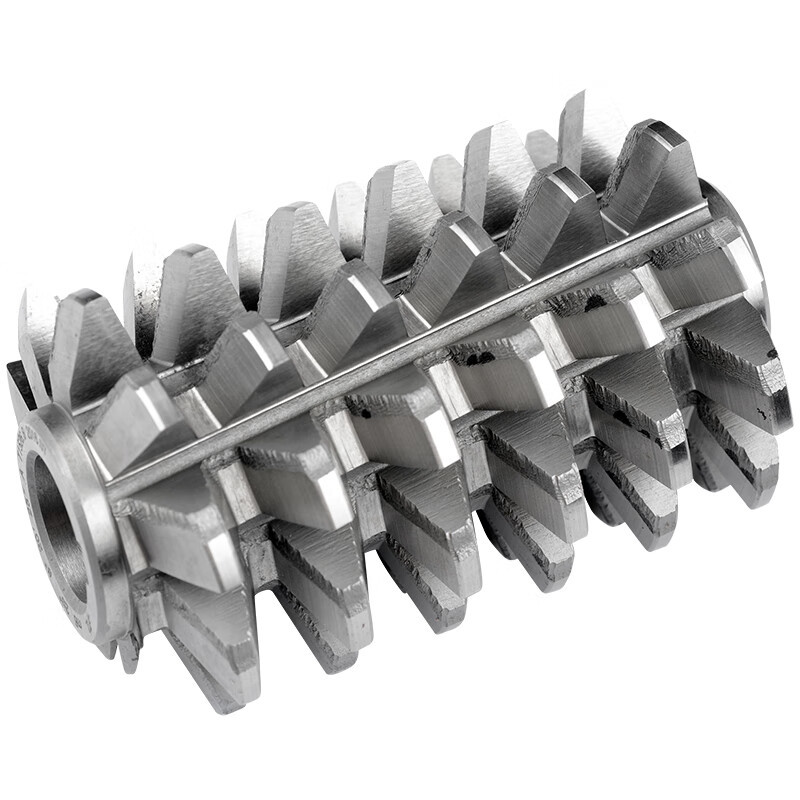

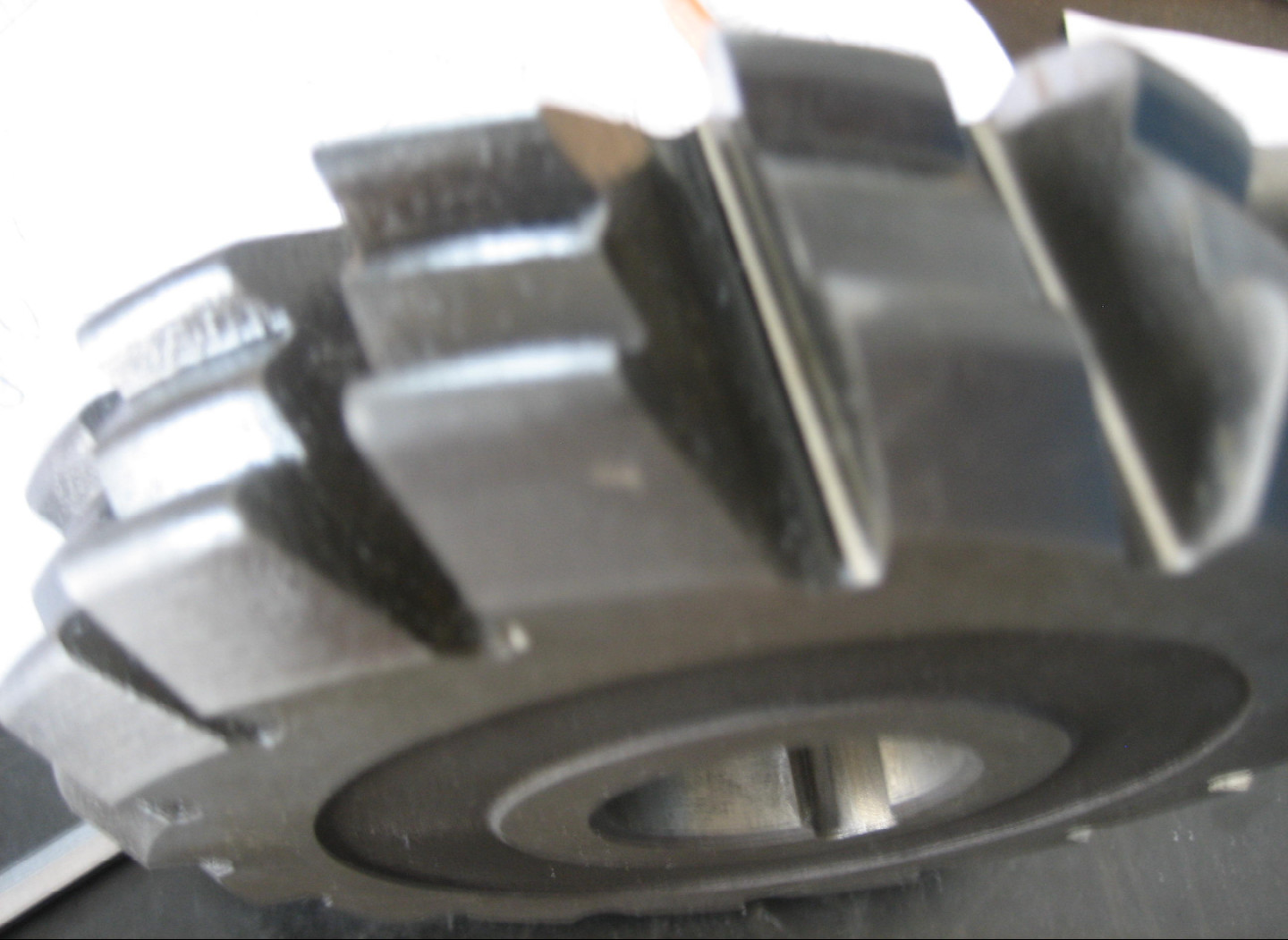

Utilizzato per il taglio della ruota di macinazione di utensili complessi come spazzolini di ingranaggi (ZA, ZI, ZK, ZN1, ZN2, ZN3), spazzolini a vermi, spazzolini a spina rettangolare, spazzolini a spina triangolare, tagliatrici di fresatura a forma speciale, ecc.

Caratteristiche dell'apparecchiatura:
L'apparecchiatura adotta il sistema CNC Siemens, collegamento a due assi, controllo a circuito chiuso.guida lineare ad alta precisione, vite a sfera ad alta precisione, base di granito.

Software per il calcolo della sezione della rulliera:
Il sistema CNC è integrato con un software di calcolo della sezione della rulliera in grado di calcolare automaticamente la sezione della rulliera e generare un codice CNC;l'interfaccia è amichevole e facile da passare dall'interfaccia di elaborazione CNCIl processo di operazione è semplice.

Funzioni software:
1Il tipo di macina che può essere tagliato è una macina a disco.
2. Può tagliare la ruota di rettifica per la rettifica della piattaforma di ingranaggi prima della rasatura, prima della rettifica, del filetto completo della parte superiore dei denti, del campero della parte superiore dei denti e del taglio dei bordi del fondo dei denti.
3. Può vestire le ruote di macinazione per le piastre di ingranaggi a vermi lineari con forme ZA, ZI e ZN.
4. può rivestire le rulli di macinazione per le piastre di ingranaggi a vermi non lineari (forme ZK, ruote dentate, spline).
5. può indossare le rulli di macinazione per macchine di macinazione di superfici curve complesse.
6Può rivestire le rulli di rettifica con sezioni trasversali note.
